Ликбез: Ковролин и звук

Описание

Почему именно ковролин чаще всего используют для помещений персональных кинозалов, домашних кинотеатров и комнат прослушивания?

Ковровое покрытие является одним их самых доступных напольных материалов для «управления» акустикой в помещении. Ковролин влияет на уровни воздушного шума, снижает структурный шум (от поверхностей помещения) и препятствует передаче звука в другие помещения. Безусловно, нельзя не отметить эстетическую составляющую — большое разнообразие принтов и текстур, а также возможность изготовления по индивидуальному заказу.

I. Из истории

Кто впервые начал изготавливать ковры, сказать сложно. Но известно, что в V веке до н.э. мастерство изготовления ковров  достигло высокого художественного уровня.

Старейший узелковый ворсовый ковер, найденный в древнем захоронении (около V в. до н.э.)

Ковры всегда имели высокую ценность. Они свидетельствовали о статусе владельца.

С развитием технологий ковры научились ткать на станках, что сделало их невероятно доступными. Изобретателем ковролина в 1877 году стал Ераст Бигелоу (Erastus Bigelow) из Массачусетса, США. Сконструированный им станок мог производить целых 82 м ковра в день.

Станок Бигелоу для производства ковролина, 1877г.

В самом начале 20 века ковровую индустрию «взорвал» метод тафтинга. В основе этой технологии ворс прикрепляется  к тканевой основе. Это достижение связывают с Катериной Уайтенер (Catherine Whitener) из г. Далтона, штат Джорджия. Этот город и поныне называют столицей ковролина.

II. Общие характеристики ковролина

По форме изготовления:

  • Рулонный;
  • Модульный (в виде плиток).

ВАЖНО ЗНАТЬ:

Стыки модульного покрытия снижают звукоизоляцию на 3–8 дБ для частот >500 Гц. Для кинозалов предпочтителен рулонный ковролин шириной 4–5 м, исключающий швы.



По типу ворса:

  • С петлевым ворсом;
  • С обрезным (разрезным) ворсом;
  • Комбинированные.

ВАЖНО ЗНАТЬ:

Ковролин снижает отражения средних и высоких частот (500–5000 Гц), но, к сожалению, практически не влияет на низкие частоты (<250 Гц).



По длине ворса:

  • Высоковорсовые  (15-40 мм);
  • Средневорсовые (5-15 мм);
  • Коротковорсовые (1-5 мм).



По составу волокон:

  • Натуральные (шерсть, сизаль);
  • Синтетические (нейлон, полиэстер, полипропилен).

Синтетические волокна (нейлон) обеспечивают на 20% лучшее демпфирование ударного шума, чем шерсть, при одинаковой плотности (Carpet and Rug Institute, 2023).
А еще, вопреки расхожему мнению, синтетические ковровые покрытия гипоаллергенны в отличие от натуральной шерсти.

III. Акустические свойства ковролина

Звукопоглощение

Звук хорошо отражается от твёрдых поверхностей помещения, повышая общий уровень шума в комнате. В результате время реверберации (эхо) в относительно небольшой комнате персонального кинозала может достигать 2 и более секунд. Что недопустимо.

Способность материала поглощать воздушный шум измеряется коэффициентом снижения шума (NRC — Noise Reduction Coefficient), который изменяется от 0 (весь звук отражается) до 1 (весь звук поглощается).

Методы испытаний акустических свойств ковровых покрытий проводятся согласно международному стандарту ISO 354:2003 «Acoustics: Measurement of sound absorption in a reverberation room» и ISO 140-6:1998 «Acoustics: Measurement of sound insulation in buildings and of building elements. Part 6: Laboratory measurements of impact sound insulation of floors».

  • Среднее значение NRC связано (не линейно) с высотой ворса;
  • Увеличение плотности ковролина ведет к увеличению NRC;
  • Состав подкладки, основы и слоев ощутимо влияет на звукопоглощение (чем больше масса, тем выше поглощение).

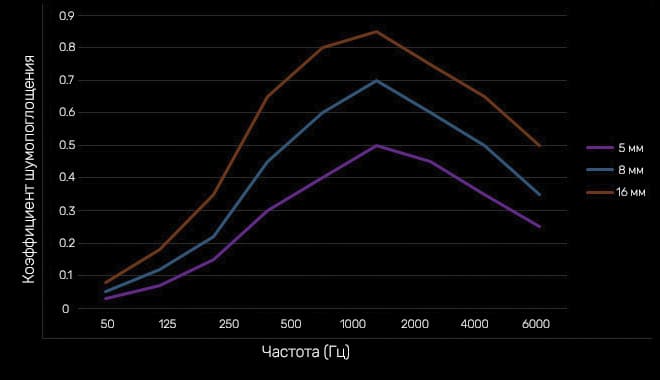

Эффект, достигаемый в шумопоглощении при увеличении высоты ворса коврового покрытия

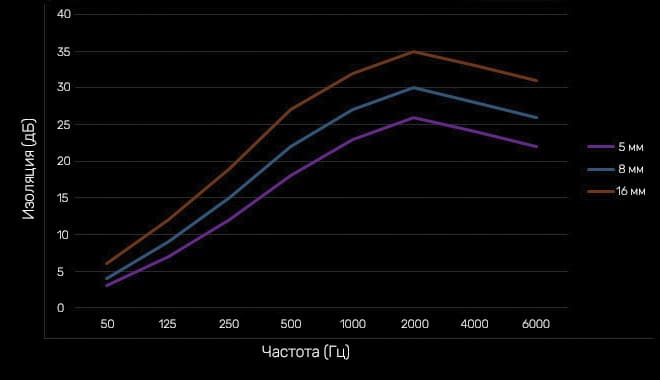

Эффект, достигаемый в звукоизоляции при увеличении высоты ворса коврового покрытия

Снижение ударного шума

Поверхностный шум от шагов или упавших объектов великолепно распространяется по твердым структурам. Ковролин демпфирует ударный (структурный) шум, снижая его уровень на 15–25 дБ. Это тоже можно считать хорошим аргументом для применения ковролина в персональных кинозалах.

Для оценки передачи ударного шума через пол используется специальный прибор, спроектированный согласно стандарту «ASTM E-492. Standard Test Method for Laboratory Measurement of Impact Sound Transmission Through Floor-Ceiling Assemblies Using the Tapping Machine».

Измерение ударного шума

Пять молоточков прибора производят 20 ударов с секунду. Поскольку сила и частота воздействия известны, уровень звукоизоляции может быть определен.

Способность материала снижать уровень передачи шума классифицируют в соответствии с его характеристиками изоляции (IIC — Impact insulation class, международная классификация влияния изоляции): чем выше класс, тем эффективнее материал в сокращении количества передачи шума. В институте CRI выявлено — разные ковровые покрытия с разной толщиной основы, уложенные на бетонный пол, снижает передачу шума на 20-30 единиц (ASTM E989)).

Как правило, большинство используемых специализированных звукоизоляционных материалов, предназначены для решения только одного вида звукоизоляции. А ковровые покрытия могут обеспечивать эквивалентные характеристики с большей гибкостью использования и для воздушного и для ударного шума.

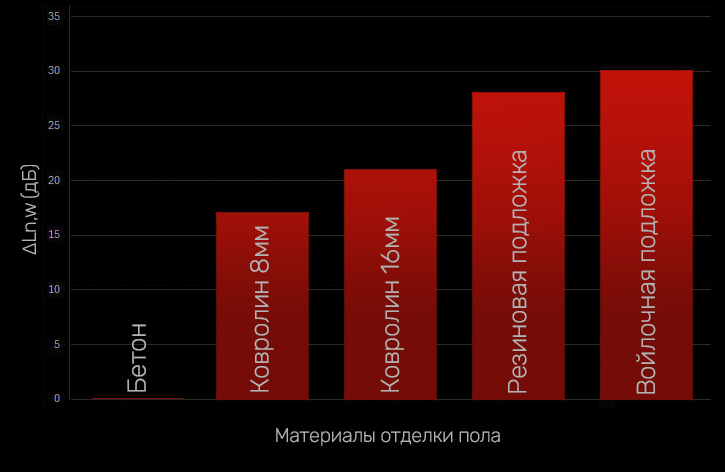

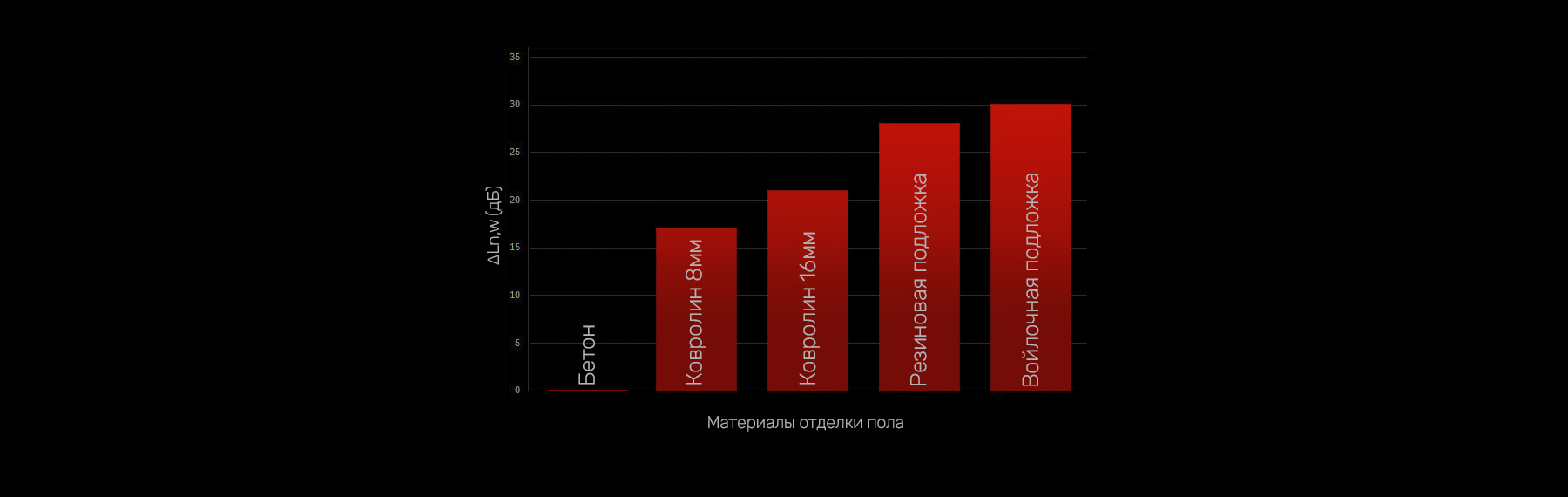

Снижение ударного шума, дБ (Carpet and Rug Institute. TN-11-01 (2023))

IV. Ковровое покрытие: здоровье и нормативы

Ковровое покрытие создаёт более комфортную звуковую среду, снижая посторонние шумы и время реверберации, создает более благоприятные условия для человеческой психики, повышает концентрацию, снижает количество отвлекающих факторов, улучшает слышимость и придает пространству более тёплое, уютное ощущение.

Нужно отметить, что ковролин является наиболее безопасным напольным покрытием с точки зрения эргономики. Он не дает возможности поскользнуться и упасть.

Ковровые покрытия обладают одним из самых низких уровней эмиссии VOC( Volatile Organic Compounds), они улавливают вредные частицы и аллергены, очищая воздух.

Ковровым покрытиям, соответствующим ряду норм, выдаётся сертификат соответствия, который удостоверяет его соответствие технических регламентов, пожарных и санитарно-эпидемиологических норм.

Для производителей ковролина из Евросоюза установлены нормы экологичности. Она оценивается исходя из содержания в продукте веществ, представляющую опасность – SVHC (Substances of Very High Concern). По законам ЕС их должно быть менее 0,1%. Если ковролин прошел сертификацию, например, в The GUT label, то производитель указывает в характеристиках номер сертификата, который можно проверить на сайте сертифицирующей организации.

V. Рекомендации

Акустическая среда в персональных кинозалах, обязана соответствовать кинотеатральным нормативам и стандартам (CEDIA RP22). Грамотно подобранные отделочные материалы (в том числе и ковровое покрытие) помогут добиться требуемых параметров.
Рекомендации по выбору напольного покрытия для кинозала:

  1. Высота ворса: >15 мм
  2. Покрытие: Только рулонное (модульное теряет до 8 дБ звукоизоляции);
  3. Подложка: Идеально комбинированная (резина 2 мм + войлок 3 мм)
  4. Материал – синтетика с сертификатом GUT Product Passport
